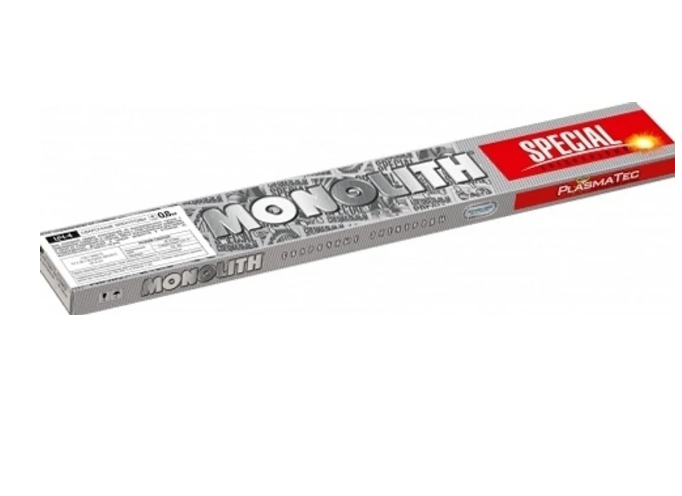

Электроды ТМЛ-3У предназначены для сварки паропроводов из сталей марок 12Х1МФ, 15Х1М1Ф, 20ХМФЛ и 15Х1М1ФЛ, работающих при температуре до 570°С, и элементов поверхностей нагрева из сталей марок 12Х1МФ, 12Х2МФБ и 12Х2МФСР независимо от рабочей температуры, а также заварка дефектов в элементах из тех же сталей.

Сварка во всех пространственных положениях шва постоянным током обратной полярности.

Сварочная проволока: Св-08, Св-08А ГОСТ2246-70.

Характеристика электродов:

Покрытие - основное.

Коэффициент наплавки - 9,5 г/А• ч.

Производительность наплавки (для диаметра 4,0 мм) - 1,4 кг/ч.

Расход электродов на 1 кг наплавленного металла - 1,5 кг.

Типичные механические свойства металла шва после термообработки:

Временное сопротивление sв, МПа

Предел текучести sт, МПа

Относительное удлинение d5, %

Ударная вязкость aн, Дж/см2

570

480

20

180

Типичный химический состав наплавленного металла, %:

C

Mn

Si

Mo

Cr

V

S

P

0,08

0,75

0,25

0,50

0,90

0,18

0,020

0,023

Сварка в различных положениях и сила тока, А:

Диаметр, мм

Нижнее

Вертикальное

Потолочное

3,0

90–115

75–100

60–90

4,0

130–170

110–140

100–120

5,0

170–200

140–170

–

Особые свойства:

Электроды ТМЛ-3У допускают сварку в узкую разделку с общим углом скоса кромок 15 градусов.

Технологические особенности сварки:

Сварка производится на короткой длине дуги по очищенным кромкам. Возможно кратковременное удлинение дуги без образования пор.

Сварка после обязательной прокалки: 380-400°С; 1 ч.

Соответствие стандартам:

ГОСТ

Э-09Х1МФ

AWS

E7015-G

ISO

E1CrMoVB20

DIN

EKb,CrMoV120

Условное обозначение:

Э-09Х1МФ- ТМЛ-3У -Ø-ТД

ГОСТ 9466-75, ГОСТ 9467-75

Е-16-Б20
